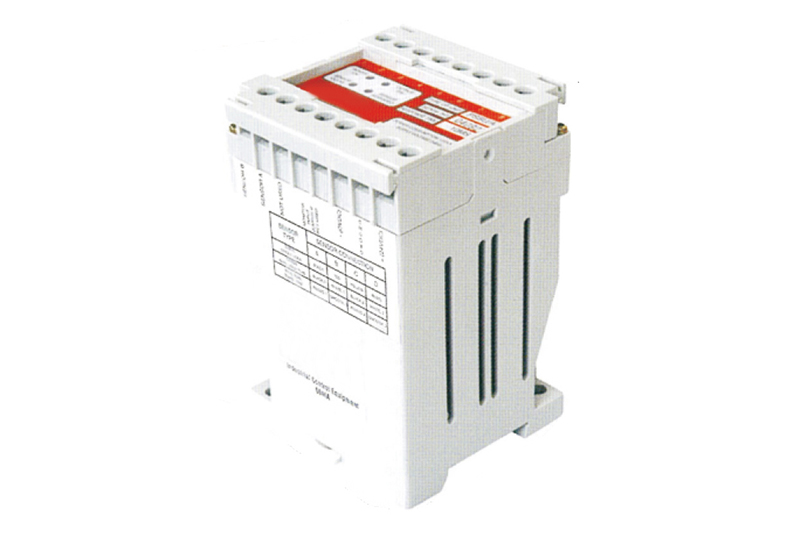

安全 控制器
控制器
安全性確認——故障保護
觸邊開關廠家的管控
針對于4線和2線式全部有斷線檢測功能。
控制器
安全性確認——故障保護
觸邊開關廠家的管控
針對于4線和2線式全部有斷線檢測功能。

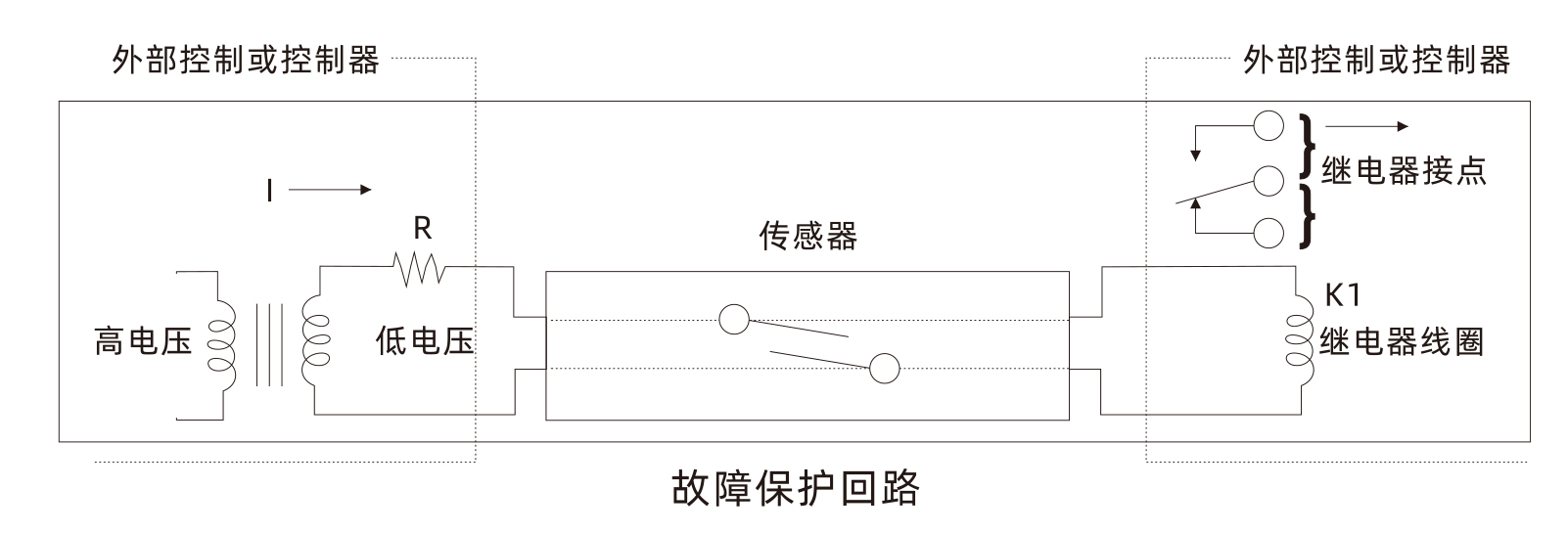

回路圖
正常狀態
恒定電流（I）流過K1繼電器為勵磁狀態 安全出力
傳感器動作
繼電器線圈K1處于非勵磁狀態 安全出力
電壓低下（功率損失）
電流（I）不流過K1時為非勵磁狀態 安全出力
傳感器不良（開關導體不良，信號線）
電流（I）不流動時，K1處于非勵磁狀態 安全出力
安全出力off → 非常停止回路動作 → 機械停止

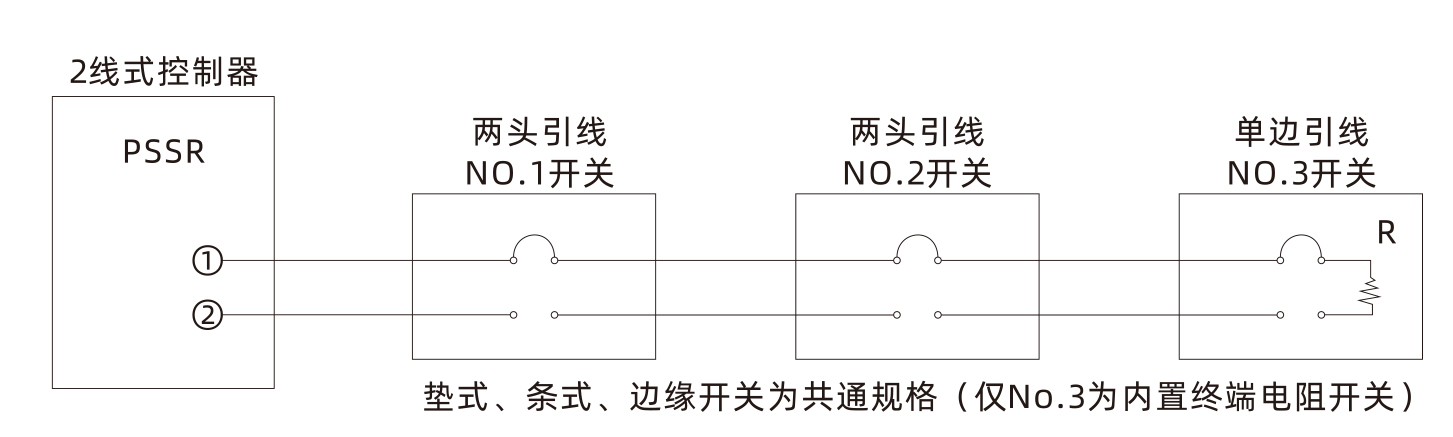

連接多個開關使用時（2線式）
連接多個開關使用時（4線式）
KPSSU控制單元規格式樣
型式
| KPSSU/1 | KPSSU/2 | KPSSU/3 | KPSSU/4 | KPSSU/A1 | KPSSU/A2 | |
供給電壓 | 110/240VAC 50/60HZ | 24VDC | 110/240VAC 50/60HZ | 24VDC | 110/240VAC 50/60HZ | 24VDC穩定電源 | |
消費電壓 | 6VA | 6VA | 10VA | ||||
安裝方法 | DIN軌道安裝 | 面板安裝 | DIN軌道安裝 | ||||
保護等級 | IP20 | IP67 | IP20 | ||||
故障排除 | 手動（外部）復位 | 自動復位 | |||||
安全等級 | 類別3（EN954-1）UL/cUL認證 | UL/cUL認證 | |||||
安全出力容量 | 2.0A@240VAC、24VDC(電阻負載） | ||||||

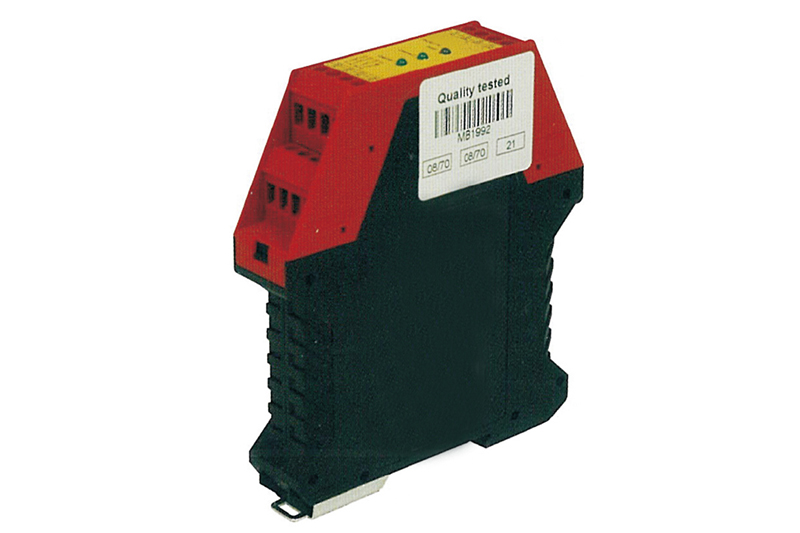

KPSSU/1

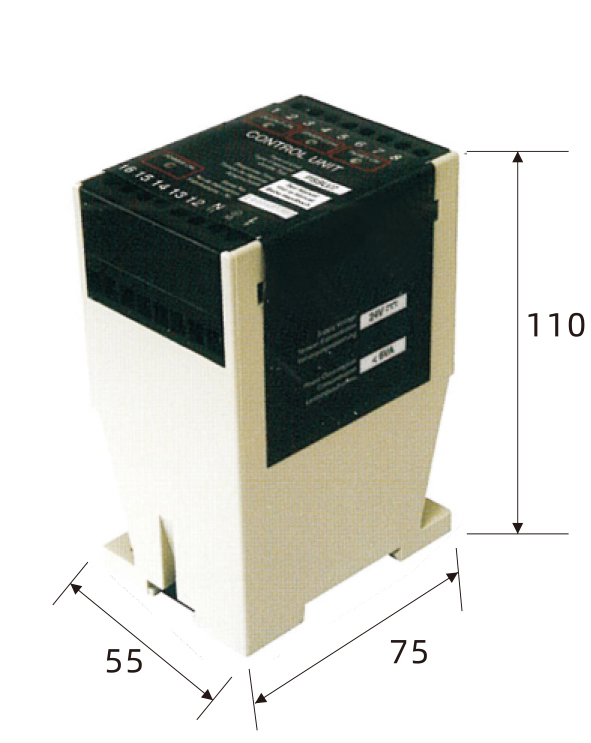

KPSSU/2 型式、尺寸（mm）

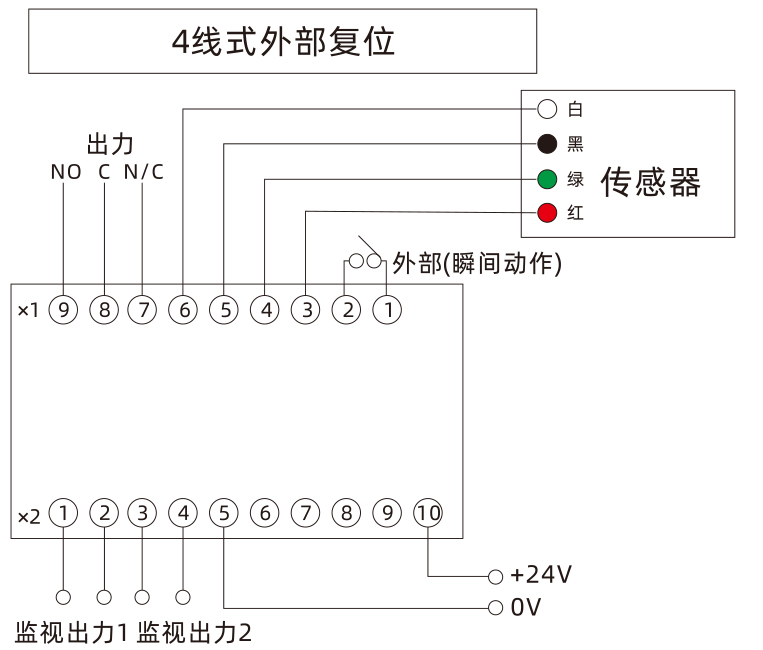

接口端子、配線方法
KPSSU/2 直流入力 KPSSU/1 交流入力

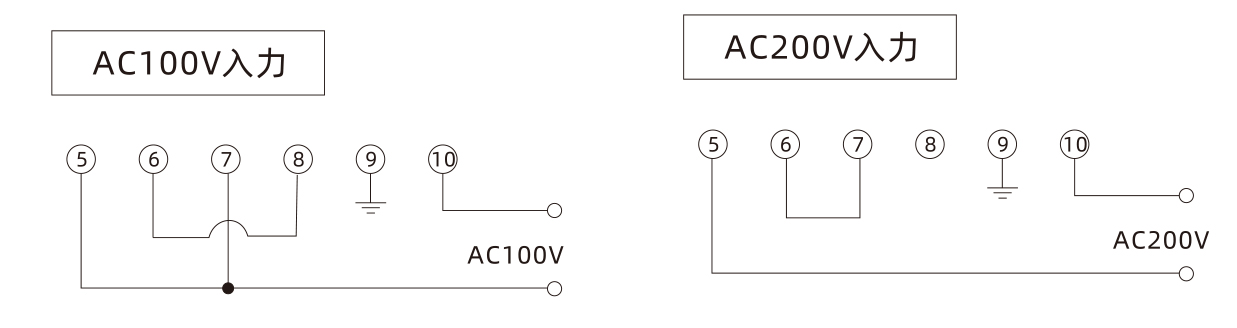

只有電源接線與直流入力不同

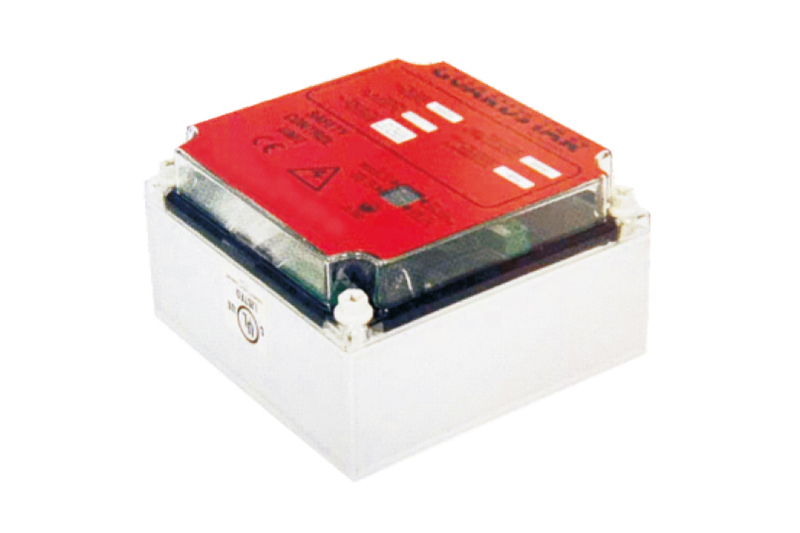

KPSSU/3

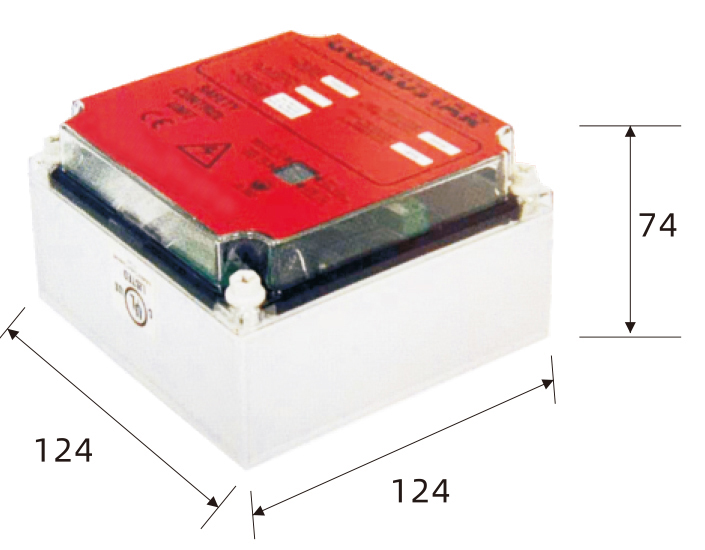

KPSSU/4 型式、尺寸（mm）

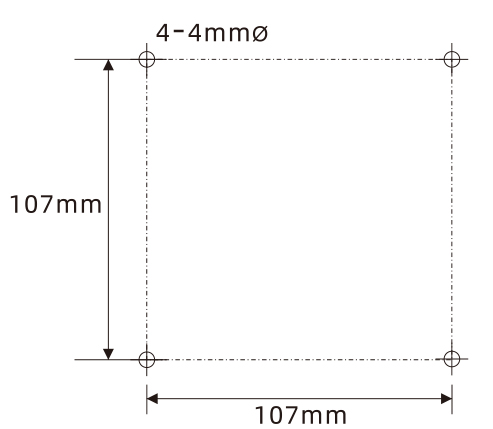

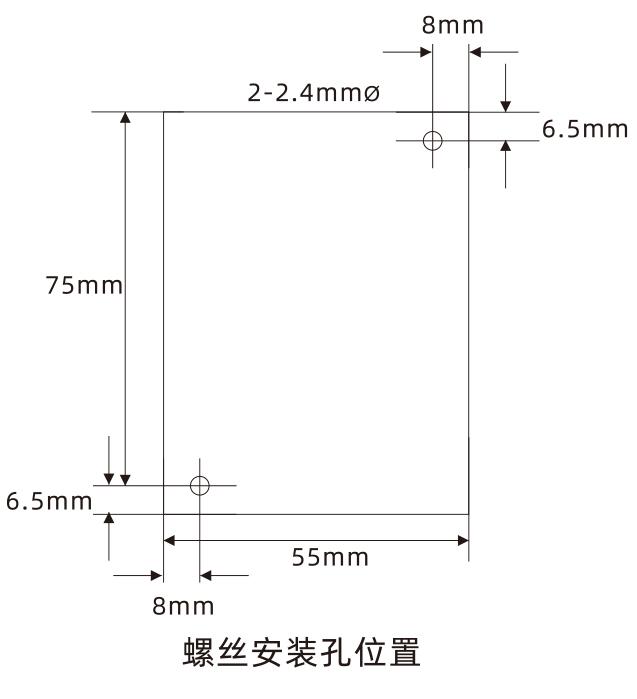

安裝孔位置

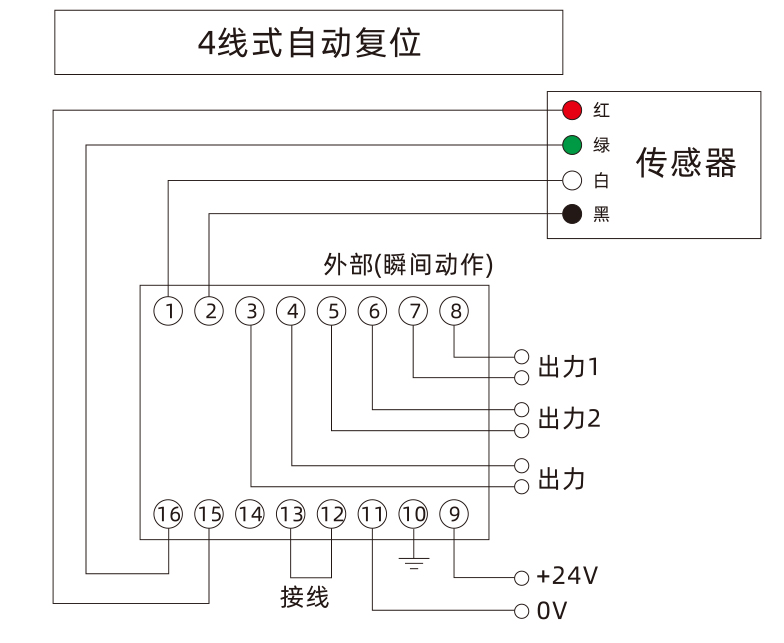

接口端子、配線方法
KPSSU/4 直流入力
KPSSU/3 交流入力

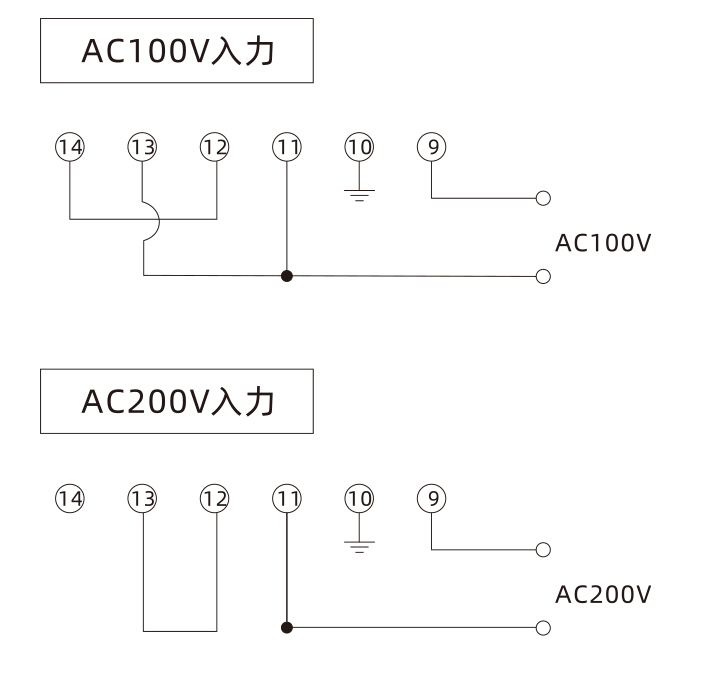

只有電源接線與直流入力不同
KPSSU/A1
